Neue Sequenz Erstellen

Wählen Sie mithilfe der Navigationsstruktur zunächst die gewünschte Achse und dann die zutreffende Stufe des Antriebsmechanismus aus. Klicken Sie auf die Schaltfläche "Sequenz" in der Antriebsmechanismus-Symbolleiste, oder klicken Sie auf die große Schaltfläche 'Sequenz' im Assistenten.

Das Sequenzfenster wird angezeigt. Zwei Schritte sollen erstellt werden. Schritt 1 besteht aus einem Pause-Segment und Schritt 2 aus einer Bewegung.

Klicken Sie mit der rechten Maustaste auf den ersten Zug in der Tabelle, und das Menü Bearbeiten wird mit einer Liste von Optionen angezeigt. Klicken Sie auf "Öffnen", um den ausgewählten Zug anzuzeigen und zu bearbeiten. Geben Sie dann die Profildaten wie gezeigt ein und klicken Sie auf "OK".

Tipp Sie können Schritte auch mittels Doppelklick auf die Schrittnummer öffnen

To append Move 2, right-click on Step 1 and select ‘Append Segment/Move’. Then enter the profile data as shown and click 'OK'.

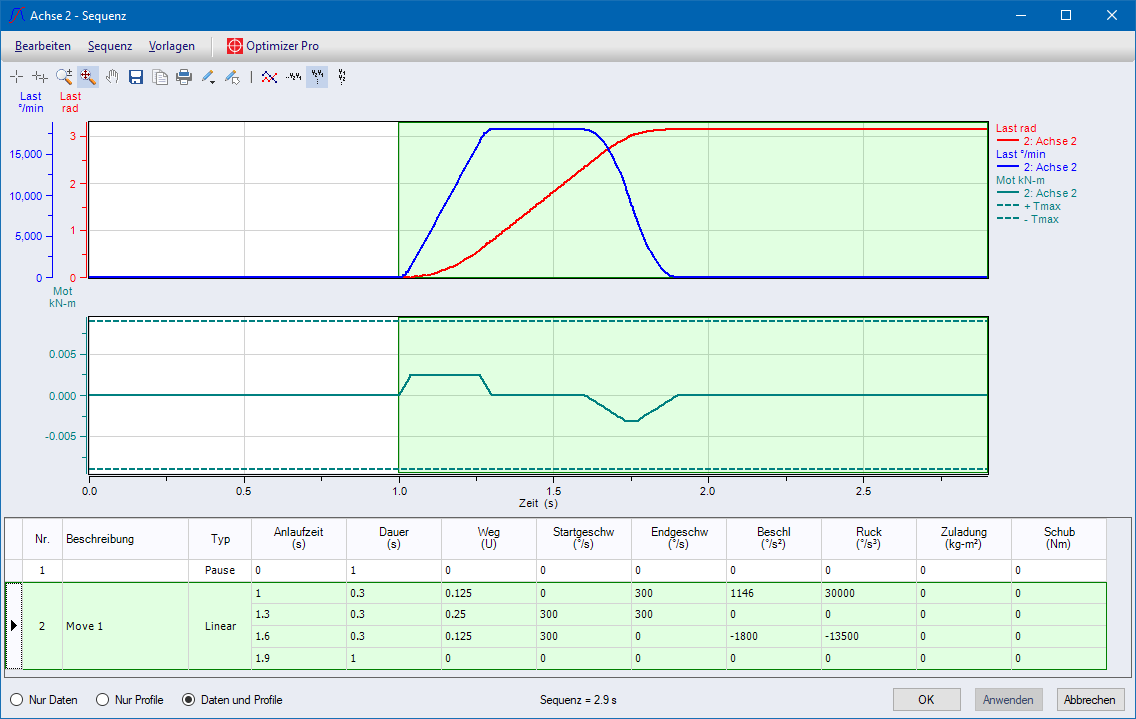

Nun wird die fertige Sequenz angezeigt. Klicken Sie auf "Anwenden" oder "OK", um die Sequenz für das Projekt zu übernehmen.

Hinweis: Im Sequenzfenster werden die Lastpositions- und Geschwindigkeitsprofile sowie die Motordrehmomentprofile angezeigt. Grundsätzlich kann in diesem Fenster zu jeder Achse jedes beliebige Profil angezeigt werden, und zwar bis zu sechs Profilen pro Diagramm. Hinweise zum Ändern der im Sequenzfenster jeweils gezeigten Profile, siehe Profile vorwählen
