Spindel
Spindel |
|

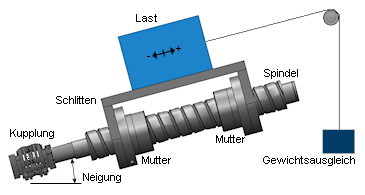

Der Benutzer kann im Formular Spindel einen Auflagetyp auswählen, der Folgendes umfasst:
Die Auswahl des Auflagertyps wird nur für die Lebensdauerberechnung für ein in der Datenbank ausgewähltes Kugelumlaufspindelprodukt verwendet.
| Symbol | Bedeutung | Einheit |
|---|---|---|
| JDM | Trägheit des Antriebsmechanismus | kg-m2 |
| TDM | Drehmoment des Antriebsmechanismus | Nm |
| aDM | Drehbeschleunigung | rad/s2 |
| h | Wirkungsgrad des Antriebsmechanismus | 1 |
| q | Steigungswinkel | o |
| g | Beschleunigung aufgrund von Schwerkraft = 9,81 | m/s2 |
| P | Schnecken Steigung (Pitch) | rev/m |
| m | Schlitten Reibungskoeffizient | |
| FSchub | Schubkraft unter Last | N |
| mLast | Masse von Last + Zuladung | kg |
| mGA | Masse von Gewichtsausgleich | kg |
| MSchlitten | Schlitten Masse | kg |
| MMutter | Mutter Masse | kg |
| JMutter | Trägheit der Mutter | kg-m2 |
| JSchnecke | Trägheit der Schnecke | kg-m2 |
| JKupplung | Trägheit der Kupplung | kg-m2 |
