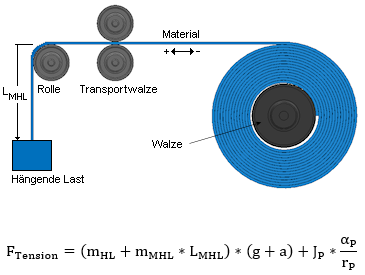

Zentrumswickler

Materialrichtung: Wickler oder Abwickler
Spule
Hängender Last
Symbol Bedeutung Einheit
JDM Trägheit des Antriebsmechanismus kg-m2
TDM Drehmoment des Antriebsmechanismus Nm
aDM Beschleunigung des Antriebsmechanismus rad/s2
h Wirkungsgrad des Antriebsmechanismus 1
JR Trägheit der Walze kg-m2
rR Walze radius m
rRM Walze radius mit Material m
rMaxRM Max Walze radius mit Material m
JFR Trägheit der Transportrolle kg-m2
rFR Radius der Transportrolle m
nFR Anzahl Transportrollen
WM Breite des Materials m
rM Dichte des Materials kg/m3
FSchub Schubkraft N
Fv Kraftvektor N
FTension Bahnspannung N
dM Materialdicke m
dMS Materialdurchmesser für das Spulen m
JLast Trägheit von Zuladung kg-m2

Hinweise:

  1. rMaxRM entspricht dem Walze ausgangsradius mit Material bei Abwickelanwendungen.
  2. Anwendungen zur Spulabwicklung beginnen bei rMaxRM und es wird angenommen, dass die Spule bei diesem Radius komplett aufgewickelt ist.
  3. Wenn dM = 0, wird immer angenommen, dass die Walze während der gesamten Sequenz voll, d. h. rRM = rMaxRM ist, und es wird angenommen, dass die Walze voll Material ist.
  4. rMaxRM wird nicht für Aufwickelanwendungen verwendet, außer wenn dM = 0.
  5. dMS muss > 0 sein.
